Fieldbus Torna Kontrol Cihazı

Fieldbus Torna Kontrol Cihazı, yeni nesil MECHATROLINK-III (M3) fieldbus CNC torna kontrol cihazıdır. Yarı-kapalı hareket kontrol algoritmasını benimser, TOMATECH 17Bit /23Bit optik mutlak kodlayıcı servo motor ve sürücüyle çalışır. TAC2000TBi Serisi kontrol cihazı, yüksek hız ve yüksek hassasiyet gibi teknik avantajlara sahiptir ve bu da onu karmaşık işleme görevleri için ideal kılar.

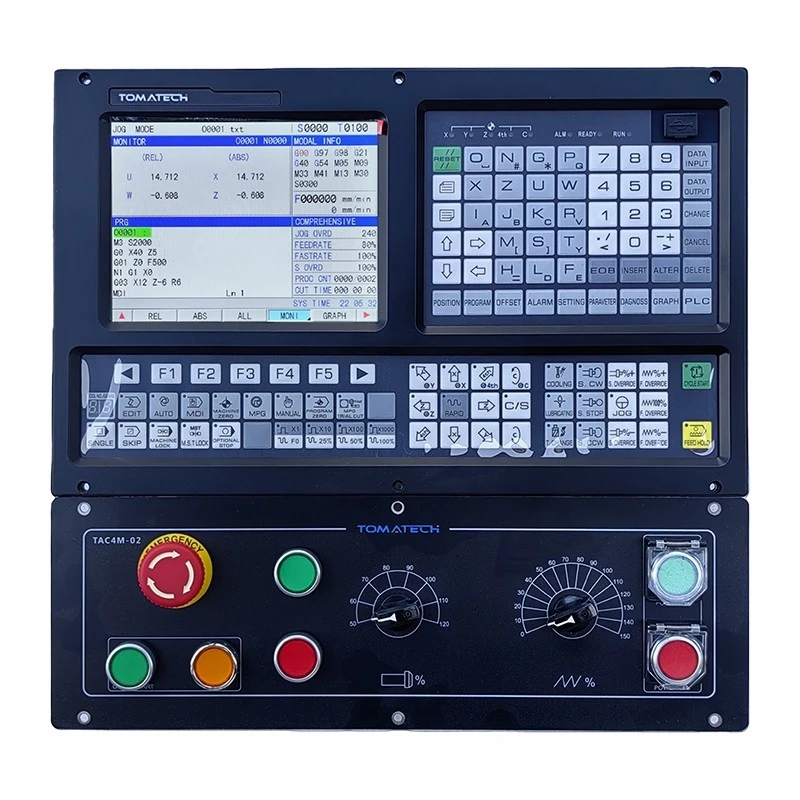

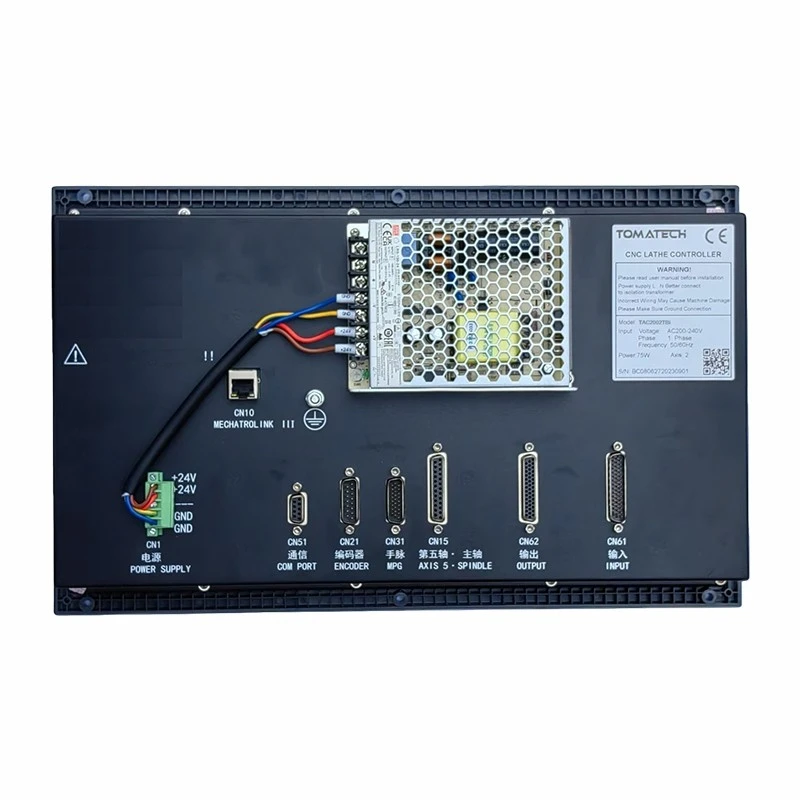

• TAC2002TBi,TAC2003Bi ,TAC2004Bi,TAC2005Bi Fieldbus CNC Torna Kontrol Cihazı, ARM9+FPGA yüksek performanslı işlemciyi, 2-5 eksen isteğe bağlı. 8 " renkli ekranı, 32 Giriş ve 32 Çıkışı benimser.
• 1ms enterpolasyon döngüsü, 0,1μm kontrol hassasiyeti.
• PLC programlama, mevcut çalışan PLC programlama seçilebilir

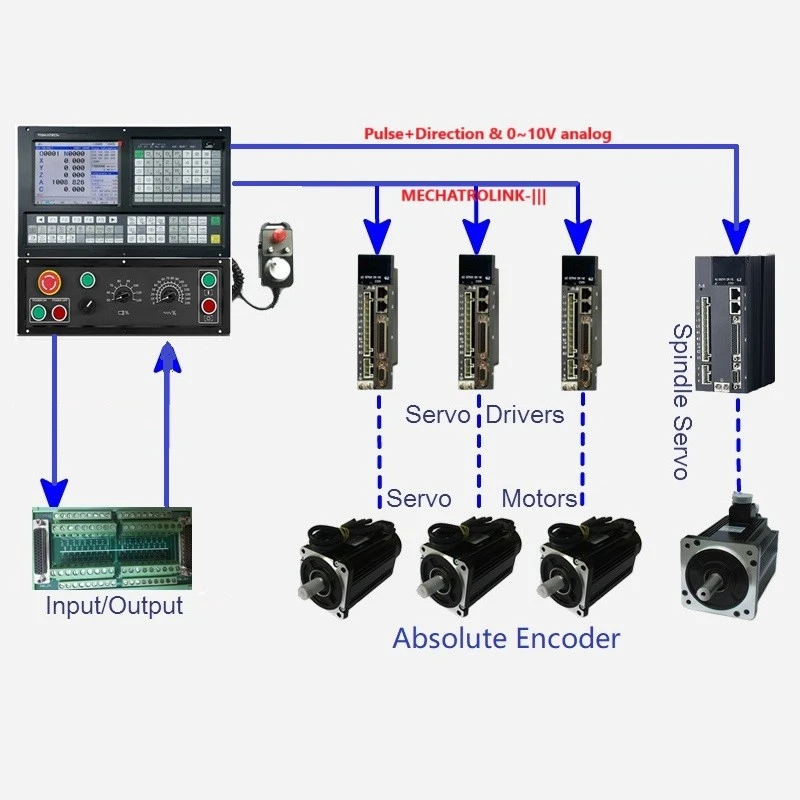

• Fieldbus CNC Torna Kontrol Cihazı TOMATECH mutlak servo sistemiyle çalışır
• (Diğer Field bus servo markasını desteklemez)
• PLC çevrimiçi olarak görüntülenir, gerçek zamanlı izleme, sinyal gerçek zamanlı izleme
• Uluslararası standart G kodunu takip edin, spiral, ölçeklendirme, kutupsal koordinat, sabit daire ve çeşitli oluk açma bileşik döngü fonksiyonunu içerir.
• Hidrolik, elektrikli ve manuel taret desteği, diş açma döngüleri desteği, CS ekseni
• Ekipman bakımı ve yönetimi için çok- düzeyli şifreleri destekleyin

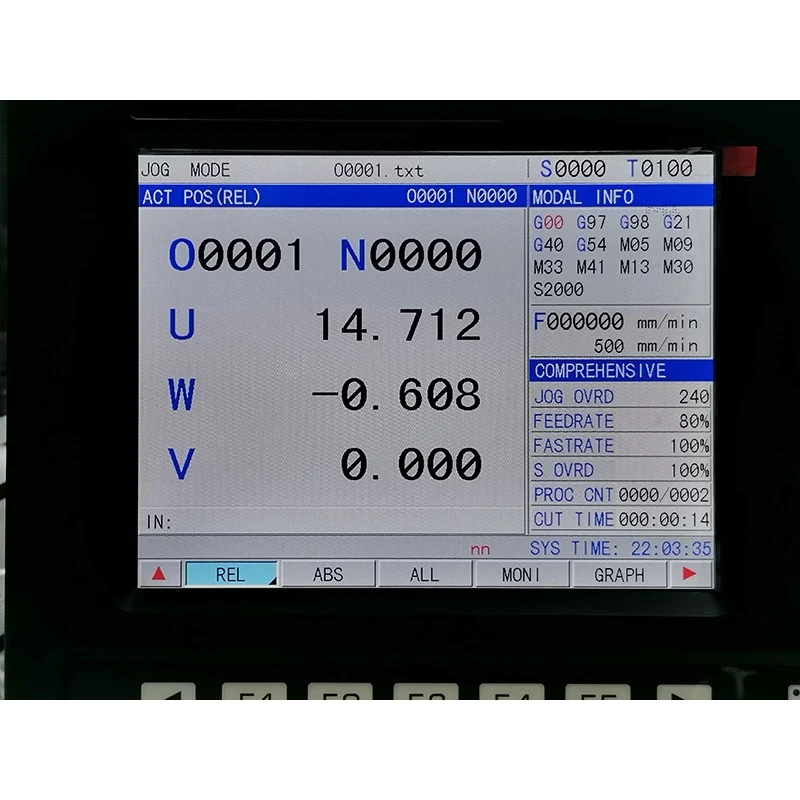

• Grafik simülasyon fonksiyonu: programın grafiklerini ve takım yolu önizlemesini gösterir

Yüksek-hızlı veri yolu kontrol algoritmasını temel alan Fieldbus Torna Denetleyicisi sayesinde sistemin yanıt performansı önemli ölçüde iyileştirildi ve özellikle yüksek-hızlı ve yüksek-hassas uygulama senaryolarında olağanüstü performans sergilendi.

1. CS Eksenini (3 ~ 5 Eksen Kontrol Cihazı) destekleyin, iş mili konumlandırma ve yüksek hızda diş açma yapabilir; Canlı takımları destekleyin, eksenel ve radyal sert kılavuz çekme yapabilir.

Radyal ve eksenel frezeleme için yaşayan takımlar

2. Çeşitli ATC konfigürasyonu: Destek doğrusal takım değiştirici, elektrikli taret. Hibrit taret

3. Her türlü yüksek hızlı iş parçacığını destekleyin.

Yüksek Hızlı Diş Açma ve Frezeleme

Mükemmel Yüzey Kalitesi

Fieldbus Torna KontrolüH için çalışıyorumiTACHI HT23J CNC Tornalama Merkezinin Güçlendirilmesi:

Müşteriden gelen bir e-postada HITACHI SEIKI HT23J yenilemesi gerekiyor:

Müşteri gereksinimleri:

1,- CNC TORNA KONTROLÖRÜ Field-bus SÜRÜMÜ 4 EKSEN (Tüm bileşenlerle birlikte iş milinde C eksenini kullanmak için)

2.- İKİ SERVO MOTOR 3PH FLANŞLI 180 19Nm 1500 rpm 3,0 kw (180ST-M19015) 220 VOLT MUTLAK ENKODERLİ 8 Metre Kablo kodlayıcı ve güç

3.- Filed-bus VERSİYONU 220 VOLT (iK3) 3PH İKİ SERVO SÜRÜCÜ (kodlayıcı ve güç için kablo 8 metre)

4.- BİR SERVO MİLİ SÜRÜCÜ (18,5 KW 220 VOLT) (kablo kodlayıcı ve güç 8 metre)

5.- BİR SERVO MİLİ MOTORU (18,5 KW ,121Nm MAX 6000 rpm, 220 VOLT, 8 Metre kablo kodlayıcı ve güç ile)

Müşteri ile bazı teknik detaylar hakkında iletişim kurulduktan sonra bir takım tezgahı kontrol şematik diyagramı hazırlandı. Temel olarak X, Y, Z ve A ekseni servoları, iş mili servosu ve taret gibi güçlü elektrik bileşenlerinin yanı sıra giriş ve çıkış sinyalleri için bir ön tasarım gerçekleştirildi.

En önemlisi taret kontrolüdür. İstemci, taretin harici G/Ç sinyallerini (sıkıştırma ve ayırma) birleştirirken, taret indeksleme için A-eksenini kullanmak istiyor. Bu, takım konum sinyallerine/kodlayıcılara sahip geleneksel AC motor taretinden farklıdır. Bunu makro programları ve değiştirilmiş merdiven diyagramlarını birleştiren bir çözümle hayata geçireceğiz.

Taret sorununu çözdükten sonra X ve Z eksenleri için elektronik dişli oranlarını ayarladık, servo kazançlarını ayarladık ve bir kadranlı gösterge kullanarak konumlandırma doğruluğu testleri gerçekleştirdik ve bunların tümü gereksinimleri karşıladı.
