PLE Serisi Planet Dişli Redüktör, mükemmel aşırı yük direncine ve{0}düşük gürültü performansına sahiptir. Yüksek-mukavemetli alaşım dişliler ve hassas ısıl işlem teknolojisini benimseyen ve optimize edilmiş bir yağlama sistemiyle birleşen bu makine, yüksek-hızlı çalışma koşullarında bile istikrarlı iletimi koruyabilir ve hizmet ömrünü etkili bir şekilde uzatabilir. PLE Serisi Planet Dişli Redüktör, çok çeşitli redüksiyon oranlarını (tipik olarak 3–100:1), birden fazla montaj yöntemini (flanşlı-montajlı, şaft-montajlı, dik-açılı çıkış vb.) ve çeşitli çıkış şaftı tipi seçeneklerini destekler. Ayrıca esnek uyarlanabilirlik özelliğine sahip, farklı markaların motor arayüzleriyle de uyumludur.

Ürün Özellikleri:

Parametre	Birim	PLE060	PLE080	PLE090	PLE120	PLE160	Azaltma Oranı	Sahne
Nominal çıkış torku	N·m	16.5	60	60	148	310	3	1
	N·m	27	86	86	222	605	4
	N·m	27	94.5	94.5	235	420	5
	N·m	19.5	64	64	158	-270	7(8)
	N·m	8.5	39.5	39.5	93	-	10
	N·m		96	96	250	680	12
	N·m		96	96	250	-	15
	N·m	30	96	96	250	680	16	2
	N·m	30	96	96	250	680	20
	N·m	33	105.5	105.5	264	460	25
	N·m	30	96	96	250	-680	28(32)
	N·m	33	105.5	105.5	264	-	35
	N·m	30	96	96	250	460	40
	N·m	33	105.5	105.5	264	-310	50(64)
	N·m	21.5	71.5	71.5	177	-	70
	N·m	37.5	120	120	310	900	64	3
	N·m	37.5	120	120	310	900	80
	N·m	37.5	120	120	310	900	100
	N·m	41	132.5	132.5	329	580	125
	N·m	37.5	120	120	310	-580	140(160)
	N·m	41	132.5	132.5	329	-	175
	N·m	37.5	120	120	310	580	200
	N·m	41	132.5	132.5	329	-900	250(256)
	N·m	37.5	120	120	310	-580	280(320)
	N·m	41	132.5	132.5	329	-400	350(512)
Acil durdurma torku	N·m	Nominal çıkış torkunun 2 katı
Nominal giriş hızı	devir/dakika	3000	3000	3000	2000	2000
Maksimum giriş hızı	devir/dakika	6000	6000	6000	3500	3500
Maksimum radyal kuvvet	N	170	1020	1020	2230	3200
Maksimum eksenel kuvvet	N	120	850	850	1550	3000
Yeterlik	%	Bekar [%97]			Çift [%95]
Ortalama ömür	h	20000	20000	20000	20000	20000
Ağırlık	kilogram	1.4	3.7	4.7	6.9	19		1
	kilogram	1.6	4.2	5.3	8.9	25		2
	kilogram	1.8	4.7	5.9	11.2	31		3

Parametre	Birim	PLE060	PLE080	PLE090	PLE120	PLE160	Azaltma Oranı	Sahne
Atalet momenti	KGCM²	0.07	0.4	0.4	1.45	4.13	3	1
	KGCM²	0.094	0.309	0.309	1.22	5.15	4	1
	KGCM²	0.092	0.291	0.291	1.15	4.93	5	1
	KGCM²	0.091	0.285	0.285	1.13	-4.84	7(8)	1
	KGCM²	0.091	0.283	0.283	1.11	-	10	1
	KGCM²		0.4	0.4	1.65	6.13	12	1
	KGCM²		0.309	0.309	1.65	-	15	1
	KGCM²	0.094	0.291	0.291	1.22	5.15	16	2
	KGCM²	0.092	0.291	0.291	1.15	4.93	20	2
	KGCM²	0.092	0.291	0.291	1.15	4.93	25	2
	KGCM²	0.091	0.285	0.285	1.13	-4.84	28(32)	2
	KGCM²	0.091	0.285	0.285	1.13	-	35	2
	KGCM²	0.091	0.2835	0.2835	1.11	4.84	40	2
	KGCM²	0.091	0.283	0.283	1.11	-	50	2
	KGCM²	0.091	0.283	0.283	1.11	-4.84	70(64)	2
	KGCM²	0.092	0.291	0.291	1.15	4.93	64	3
	KGCM²	0.092	0.291	0.291	1.15	4.93	80	3
	KGCM²	0.092	0.291	0.291	1.15	4.93	100	3
	KGCM²	0.092	0.291	0.291	1.15	4.84	125	3
	KGCM²	0.091	0.291	0.291	1.13	-4.84	140(160)	3
	KGCM²	0.091	0.291	0.291	1.13	-	175	3
	KGCM²	0.091	0.283	0.283	1.11	4.84	200	3
	KGCM²	0.091	0.283	0.283	1.11	-4.84	250(256)	3
	KGCM²	0.091	0.283	0.283	1.11	-4.84	280(320)	3
	KGCM²	0.091	0.283	0.283	1.11	-4.84	350(512)	3
Gürültü	dB	60	65	65	65	68	70
Yağlama		Sentetik gres yağlama
Koruma Sınıfı		IP65

Boyut:

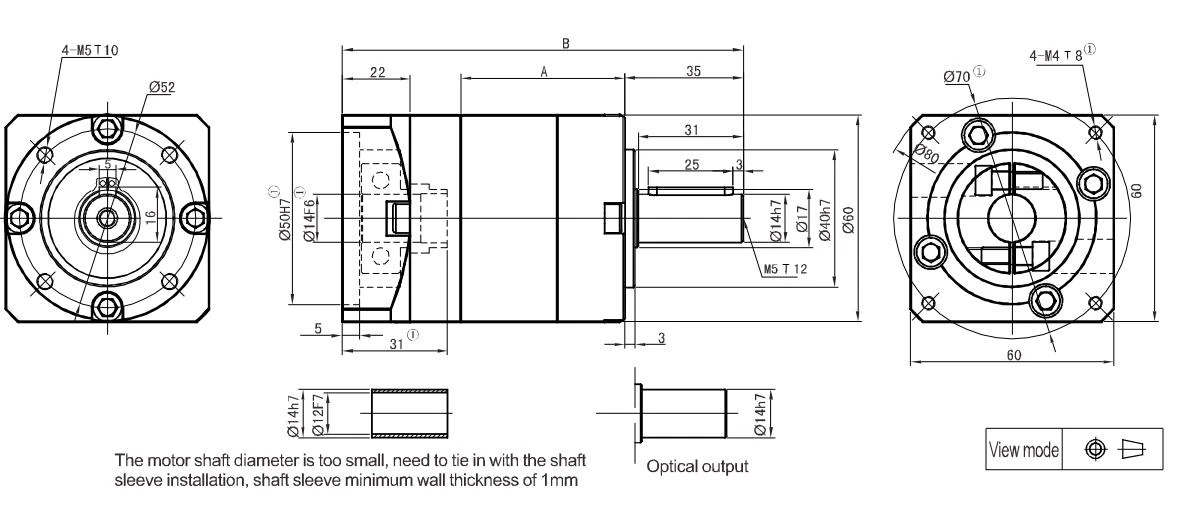

PLE60

241

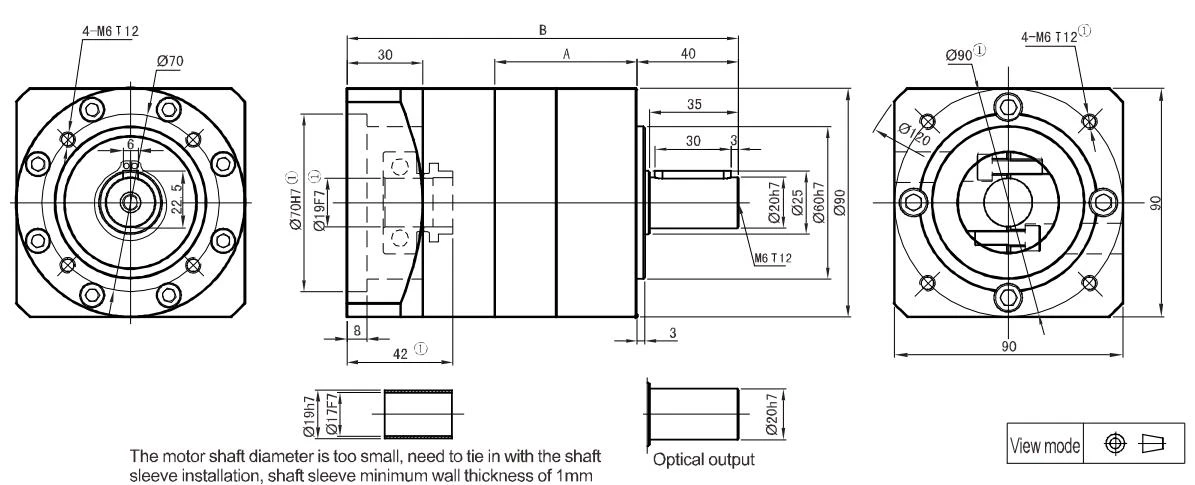

PLE90:

242

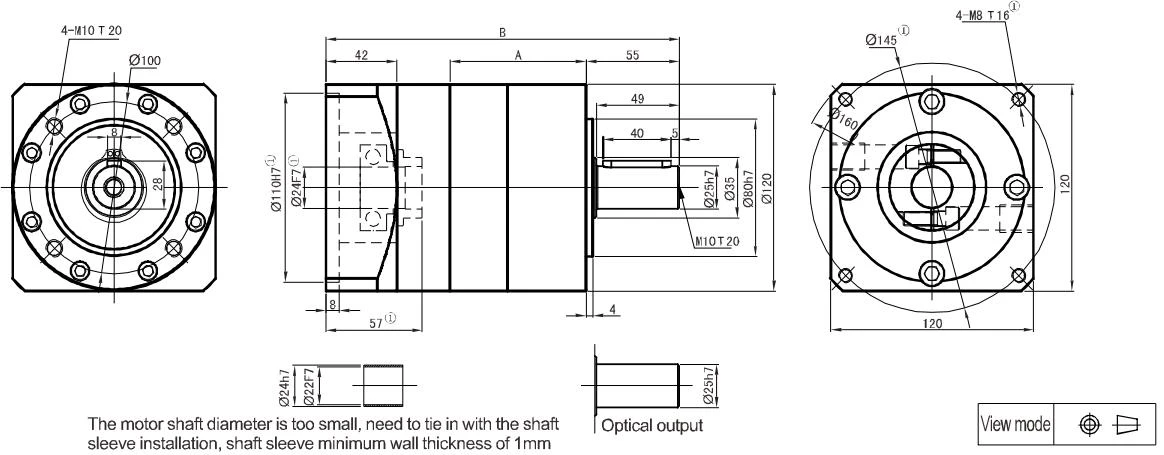

PLE120:

243

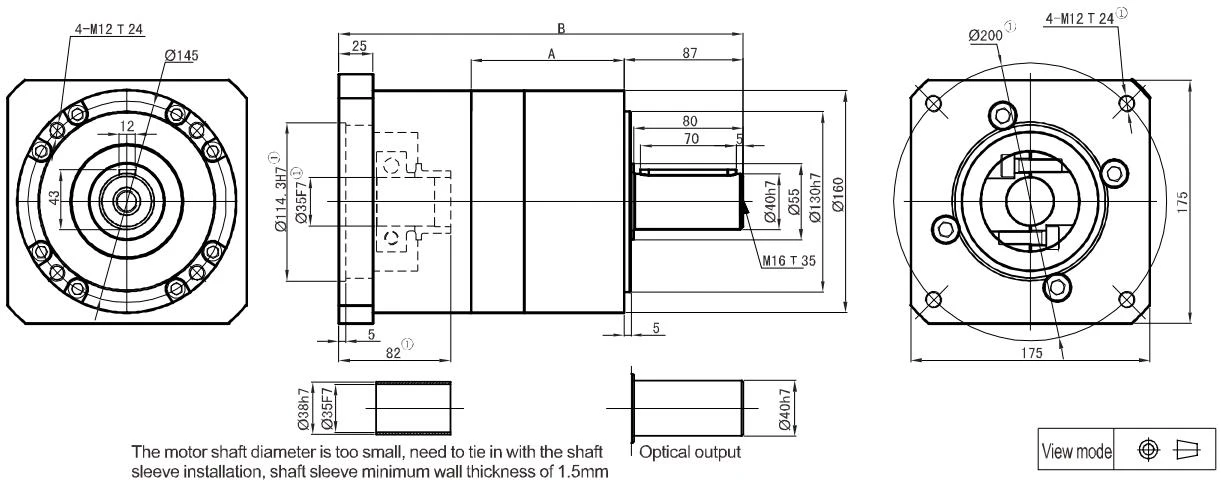

PLE160:

244

Başvuru:

PLE Serisi Planet Dişli Redüktör Uygulama senaryoları açısından planeter redüktör, CNC takım tezgahları, endüstriyel robotlar, lityum pil/fotovoltaik otomasyon ekipmanı, elektronik üretim ekipmanı, hassas tıbbi cihazlar, lazer işleme ekipmanı ve havacılık bileşeni üretimi gibi{0}} ileri teknoloji alanlarda derinlemesine uygulanır. Ekipmanın yüksek-hassas konumlandırma, istikrarlı çalışması ve verimli güç aktarımı için temel destek sağlar ve otomatik makinelerin performansını ve stabilitesini artırmak için önemli bir destekleyici bileşen olarak hizmet eder.
